孔板流量计

FX-LGK孔板流量计由节流装置与差压变送器连同二次表共同组成,是一种zui为普遍的差式流量计。孔板是差压测量时的一次元件,利用它在管道内使流体产生差压,再用导压管把节流装置...


在线咨询 全国热线
18915198233
        FX-LGK孔板流量计由节流装置与差压变送器连同二次表共同组成,是一种zui为普遍的差式流量计。孔板是差压测量时的一次元件,利用它在管道内使流体产生差压,再用导压管把节流装置前后产生的压差传送给差压变送器,然后将差压信号输入到二次仪表(流量积算仪或DCS),便显示出管道内液体的瞬时流量以及累计流量。广泛应用于石油、化工、钢铁、电力、冶金、制药、市政工程等各行业的液体、气体、蒸汽的流量测量与控制。
工作原理:
       充满管道的流体,当它流经管道内的孔板节流件时,流速将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。标准孔板是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定,无需实流标定。


孔板流量计选型表:

FX-LG 节流装置
代 码 节流类型
K
P
W
V
孔板
喷嘴
文丘利管
V锥

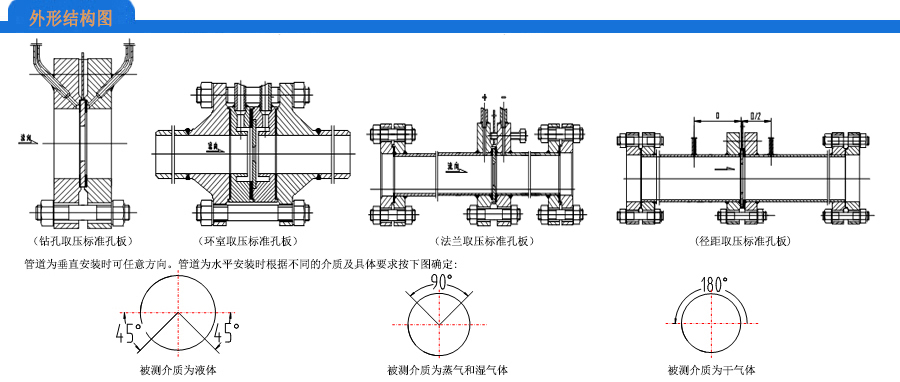

代 码 结构类型(适用上级代码“K”孔板的选项)
H
Y
K
S
Q
D
Z
R
P
N
X
环室取压标准孔板
法兰取压标准孔板
钻孔取压标准孔板
双重孔板
圆缺孔板
多孔孔板
锥型入口孔板
1/4圆孔板
偏心孔板
整体(内藏)孔板
楔形孔板
代 码 结构类型(适用上级代码“P”喷嘴的选项)
I
L
ISA 1932喷嘴
长径喷嘴
代 码 结构类型(适用上级代码“W”文丘利管的选项)
G
W
经典文丘利管
文丘里喷嘴
代 码 公称通径DN
10

1600
DN15

DN1600
代 码 取压类型
N
Y
引压管引压
一体化结构(不适合高温介质)
代 码 测量介质
Q
Z
Y
气体
蒸汽
液体
代 码 压力等级
1
2
3
4
5
6
7
PN1.0
PN1.6
PN2.5
PN4.0
PN6.3
PN10
PN16
代 码 工作温度
1
2
3
≤80℃
≤250℃
≤450℃
代 码 仪表材质
1
4
6
T
法兰碳钢,节流件不锈钢
全304不锈钢
全316不锈钢
其它材质订货时说明
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
