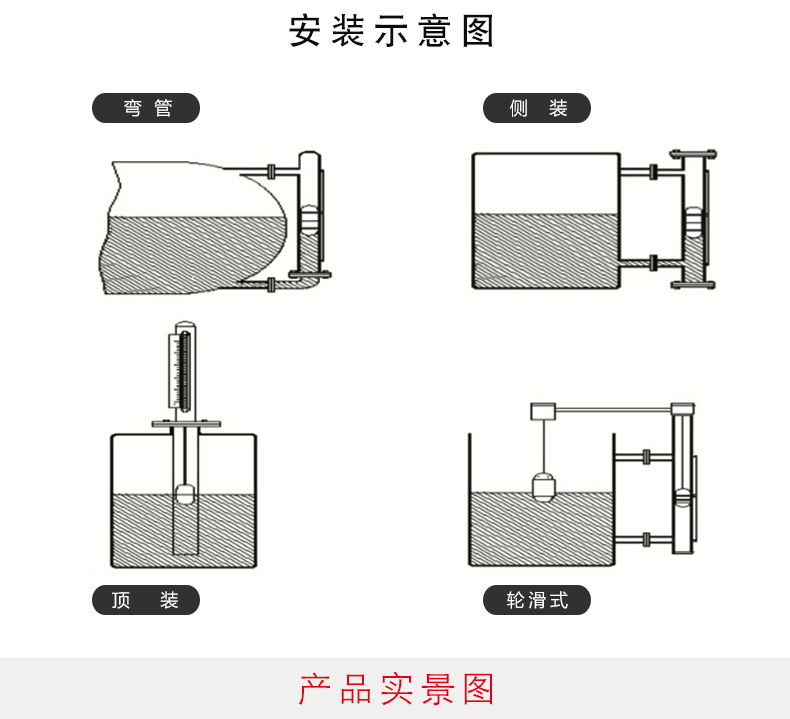

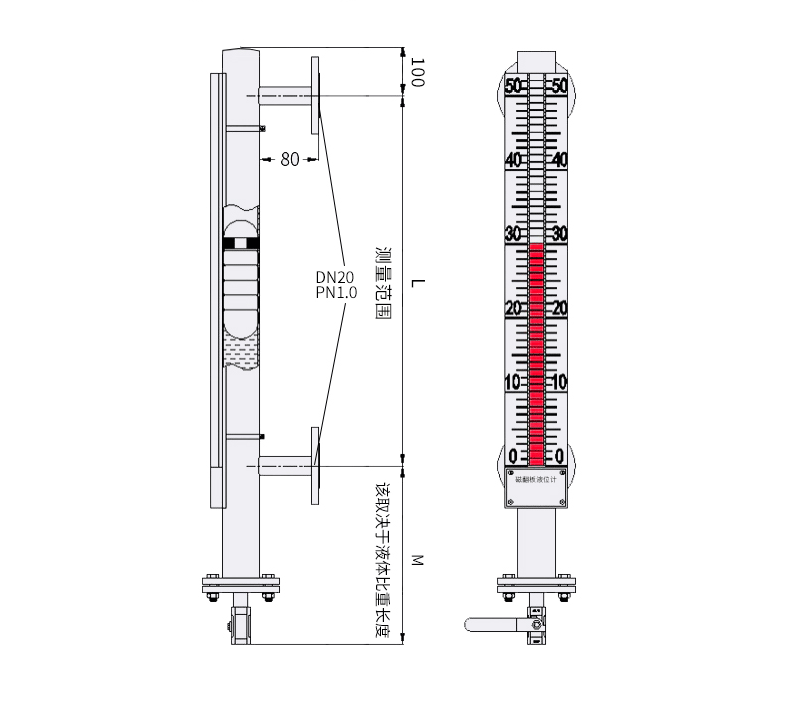

侧装磁翻板液位计

FX-UHZ系列磁翻板液位计也叫磁性浮子液位计,其原理是将液位计测量管与罐体及容器连通,两者液位高度一致,测量浮子内磁钢驱动测量面板红白翻珠的翻转来指示液位高度。...


在线咨询 全国热线
18915198233


工作原理/ working principle of-----------------------------------------------------◆◆

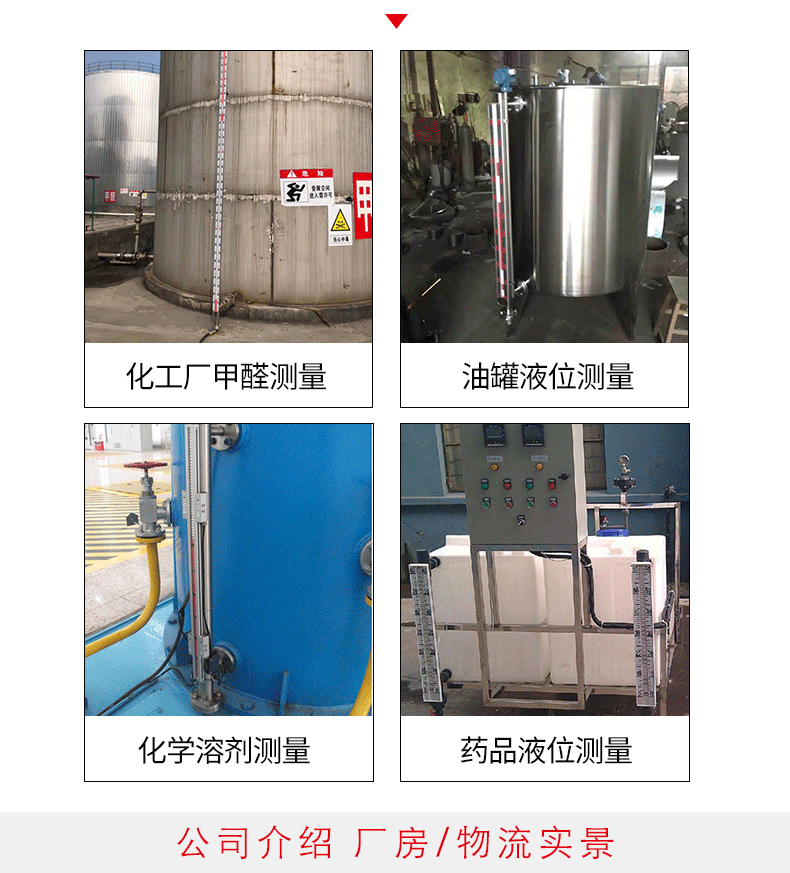

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有优秀的可靠性和抗腐蚀性能

产品特点/Product features---------------------------------------------------------◆◆

1.测量范围大,读数直观清晰
2.密封结合面少,不易渗漏,可靠
3.指示部分与被测介质隔离
4.采用304不锈钢材质,防腐蚀性高
5.全隔离型4-20mA远传模块24V供电,抗干扰能力强

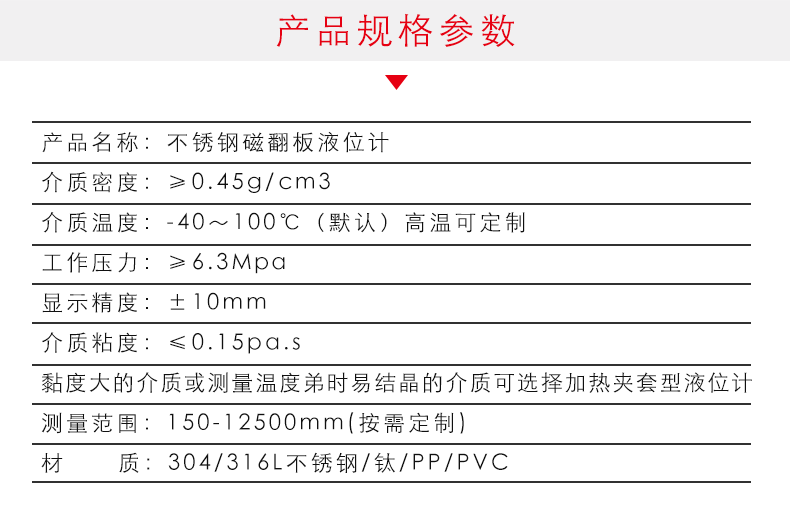

技术参数/ Technical parameters---------------------------------------------------◆◆

技术参数technical parameter
名称
FX-UHZ系类防腐磁翻板液位计
分类
侧装型
适合介质
腐蚀性液体
介质压力
25.0Mpa及以下
介质温度
-40~450℃
介质密度
≥0.5g/cm³
介质粘度
≤0.05Pa·S
测量范围
0~12m
显示精度
±10mm
接液材质
不锈钢、PVC、Ti
连接方式
法兰、螺纹

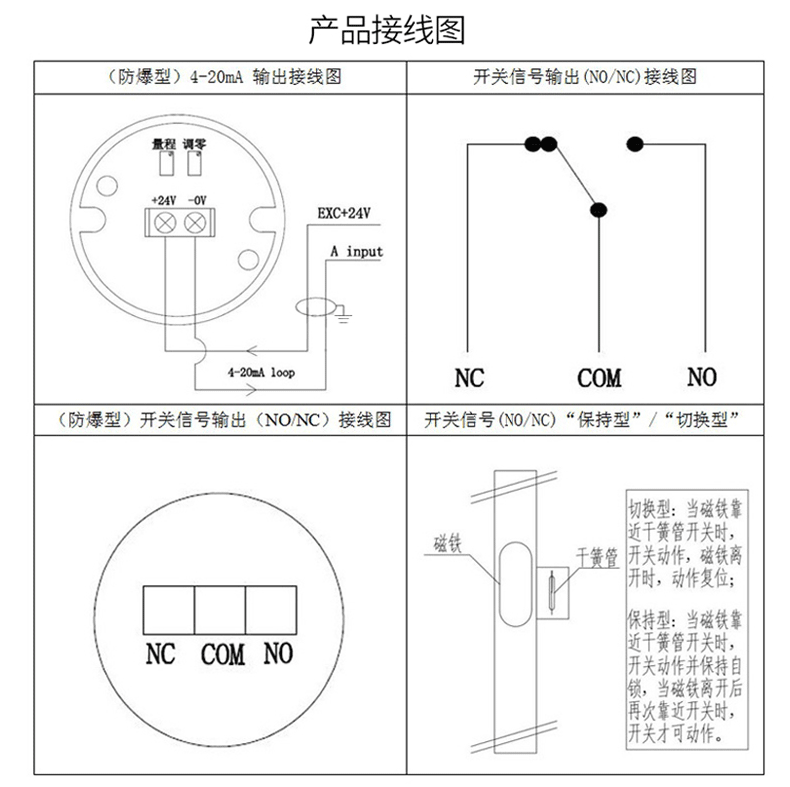

报警开关
触点容量
AC220V 0.5A、DC24V 0.8A
开关类型
无源、干接点
开关形式
常开、常闭、自保持
电气寿命
>10万次(和控制功率有关)
上限负载电流
3A
zui大接触电阻
150MΩ
变松输出模块
输出信号
4~20mA/HART/RS485
负载电阻
500Ω
供电电源
DC24V 50mA
环境温度
-40~60℃
出线口
M20*1.5
防爆形式
隔爆型Ex dIICT6
本安型Exia IICT6
