椭圆齿轮流量计

FX-LC型椭圆齿轮流量计是一种容积式流量仪表,用于对管道内液体流量进行连续测量。适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,标定方便,安装简易等特点,...


在线咨询 全国热线
18915198233
       FX-LC型椭圆齿轮流量计是一种容积式流量仪表,用于对管道内液体流量进行连续测量。适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,标定方便,安装简易等特点,对不同的液体可以选择不同的材质,可满足石油、化工、医药、食品、化纤、原油配比、工业部门等各领域的液体流量计量。

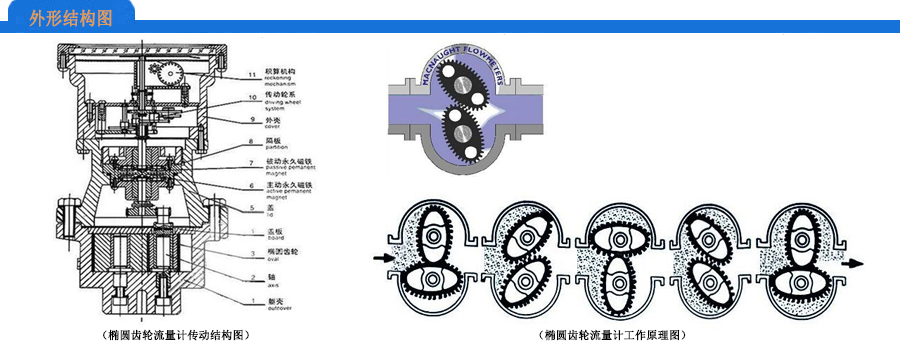

       椭圆齿轮流量计又称排量流量计或者齿轮流量计,它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。因此,特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
技术指标:
显示方式:指针瞬时和字轮累积
测量介质:各种液体及油品
介质粘度:2~8mPa.s
口径规格:DN10~DN200
测量范围:0.04~340 m3/h
测量精度:0.5级 0.2级
介质温度:-20℃~00℃ ,高+200℃
工作压力:PN1.6、PN2.5、PN6.4
安装方式:法兰连接、螺纹连接
防护等级:IP65
流量范围(单位:m3/h):

型 号 LC-A铸铁 LC-E铸钢 LC-B不锈钢
压力等级 PN1.6 PN2.5/4.0/6.4 PN1.0/1.6/4.0
公称通径 0.5级 0.2级 0.5级 0.2级 0.5级 0.2级
DN10 0.04~0.4 0.1~0.4 0.04~0.4 0.1~0.4 0.04~0.5 0.1~0.5
DN 15 0.15~1.5 0.3~1.5 0.15~1.5 0.3~1.5 0.15~1.5 0.3~1.5
DN 20 0.3~3 0.6~3 0.3~3 0.6~3 0.3~3 0.6~3
DN 25 0.6~6 1.2~6 0.6~6 1.2~6 1.6~6 1.2~6
DN 40 1.5~15 3~15 1.5~15 3~15 1.5~15 3~15
DN 50 2.4~24 4.8~24 2.4~24 4.8~24 2.4~24 4.8~24
DN 80 6~60 12~60 6~60 12~60 6~60 12~60
DN 100 10~100 20~100 10~100 20~100 10~100 20~100
DN 150 19~190 38~190 19~190 38~190 19~190 38~190
DN 200 34~340 68~340 34~340 68~340 34~340 68~340


椭圆齿轮流量计选型表:

FX-LC 椭圆齿轮流量计
代 码 仪表类型
D
Y
就地指针瞬时和字轮累积
远传液晶显示瞬时和累积
代 码 管道口径
10

200
DN10

DN200
代 码 仪表材质
A
E
B
铸铁
铸钢
不锈钢
代 码 工作温度
P
H
-20℃~100℃
高温型200℃
代 码 压力等级
1
2
3
4
5
PN1.0
PN1.6
PN2.5
PN4.0
PN6.3
代 码 输出信号
W
M
F
就地无输出
4~20mA
脉冲
代 码 通讯方式
W
R
无通讯
RS485
B 防爆ExiaIIBT4
流量范围:0~□□□m3/h
