远传双金属温度计

WSSZ系列远传双金属温度计是一种测量中低温度的现场检测仪表,把两种线膨胀系数不同的金属组合在一起,一端固定,当温度变化时,两种金属热膨胀不同,带动指针偏转以指示温度,...


在线咨询 全国热线
18915198233
       WSSZ系列远传双金属温度计是一种测量中低温度的现场检测仪表,把两种线膨胀系数不同的金属组合在一起,一端固定,当温度变化时,两种金属热膨胀不同,带动指针偏转以指示温度,可以直接测量各种过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质的温度,并通过内置温度传感器将温度信号传送给数显仪、记录仪、控制仪、DCS、PLC等二次仪表及控制系统。广泛应用于石油、化工、机械、冶金、发电、船舶、食品、制药等工业和科研部门。
工作原理:
        远传双金属温度计是基于绕制成环形弯曲状的双金属片,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,并且在测量杆内置入热电阻或热电偶测量原件,当标度盘上指示对应温度的同时将温度传感器的所测信号传送出去。。
技术参数:
1.执行标准:JB/T8803-1998 GB3836-83
2.标度盘公称直径:60mm、100mm、150mm;
3.精度等级:1.5、1.0;
4.热响应时间:≤40S;
5.防护等级:IP55;
6.角度调整误差:角度调整误差应不超过其量程的1.0%;
7.回差:回差应不大于基本误差限的值;
8.重复性:重复性上限范围应不大于基本误差限值的1/2。
量程选择:

-80~40℃ -40~80℃ 0~50℃
0~100℃ 0~150℃ 0~200℃
0~300℃ 0~400℃ 0~500℃


双金属温度计选型表:

WSSZ 远传双金属温度计
代 码 表盘直径
3
4
5
ф60mm
ф100mm
ф150mm
代 码 表盘方向
0
1
8
轴向
径向
万向

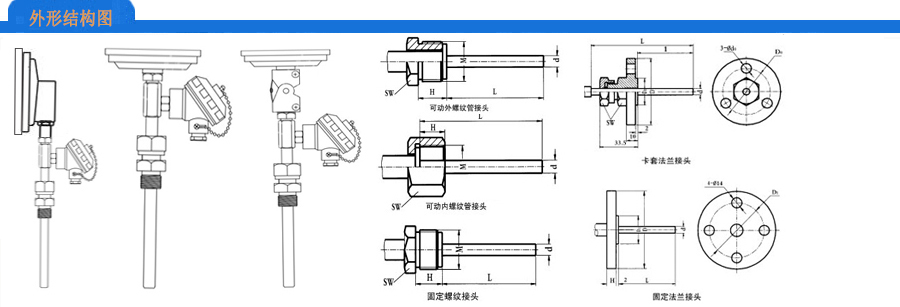

代 码 安装固定装置
0
1
2
3
4
5
6
无固定装置
可动外螺纹
可动内螺纹
固定螺纹
固定法兰
活动螺纹
活动法兰
代 码 保护管直径
6
8
1
W1
W2
T
Φ6
Φ8
Φ10
外套管Φ12
外套管Φ16
其它要求订货时说明
代 码 插入深度
□□ L=□□□mm(直接标出)
代 码 保护管材质
1
3
6
H
T
1Cr19Ni9Ti
304
316
哈氏合金C
其它材质订货时说明
量程 -□□□~□□□℃或0~□□□℃
