蒸汽夹套磁翻板液位计

FX-UHZ系列蒸汽夹套磁翻板液位计是在液位连通测量管外加一层不锈钢管,两层管中间的空间通过蒸汽给测量管内的被测液体加热便于流通带动浮子升降。适用于寒冷环境介质易上冻以及...


在线咨询 全国热线
18915198233
        FX-UHZ系列蒸汽夹套磁翻板液位计是在液位连通测量管外加一层不锈钢管,两层管中间的空间通过蒸汽给测量管内的被测液体加热便于流通带动浮子升降。适用于寒冷环境介质易上冻以及易结晶的液体的液位测量。因此在电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的液位测量与控制过程中应用广泛。
        蒸汽夹套磁翻板液位计其原理是将液位计测量管与罐体及容器连通,两者液位高度一致,测量浮子内磁钢驱动测量面板红白翻珠的翻转来指示液位高度。在指示器左侧配有醒目的刻度尺,从而使液位的指示显得更加清晰。
        远传型蒸汽夹套磁翻板液位计可在基型基础上加带有远传电流信号输出的液位变送器,将液位信号以4~20mA的形式传送给液位显示仪、光柱显示仪、液位记录仪等二次显示控制仪表或DCS、PLC等控制系统。
一.技术参数:
1.测量范围LD:400~6000mm(加长型可订做)
2.介质密度:≥0.45g/cm3
3.安装方式:侧装
4.安装法兰:常规侧装DN25(其它规格订货时说明)
5.防护等级:IP65
6.测量精度:±10mm
7.输出信号:4~20mA或4~20mA+HART
8.防爆等级:dIIBT4~6、iaIICT4~6
9.材质规格:不锈钢304/316、钛合金

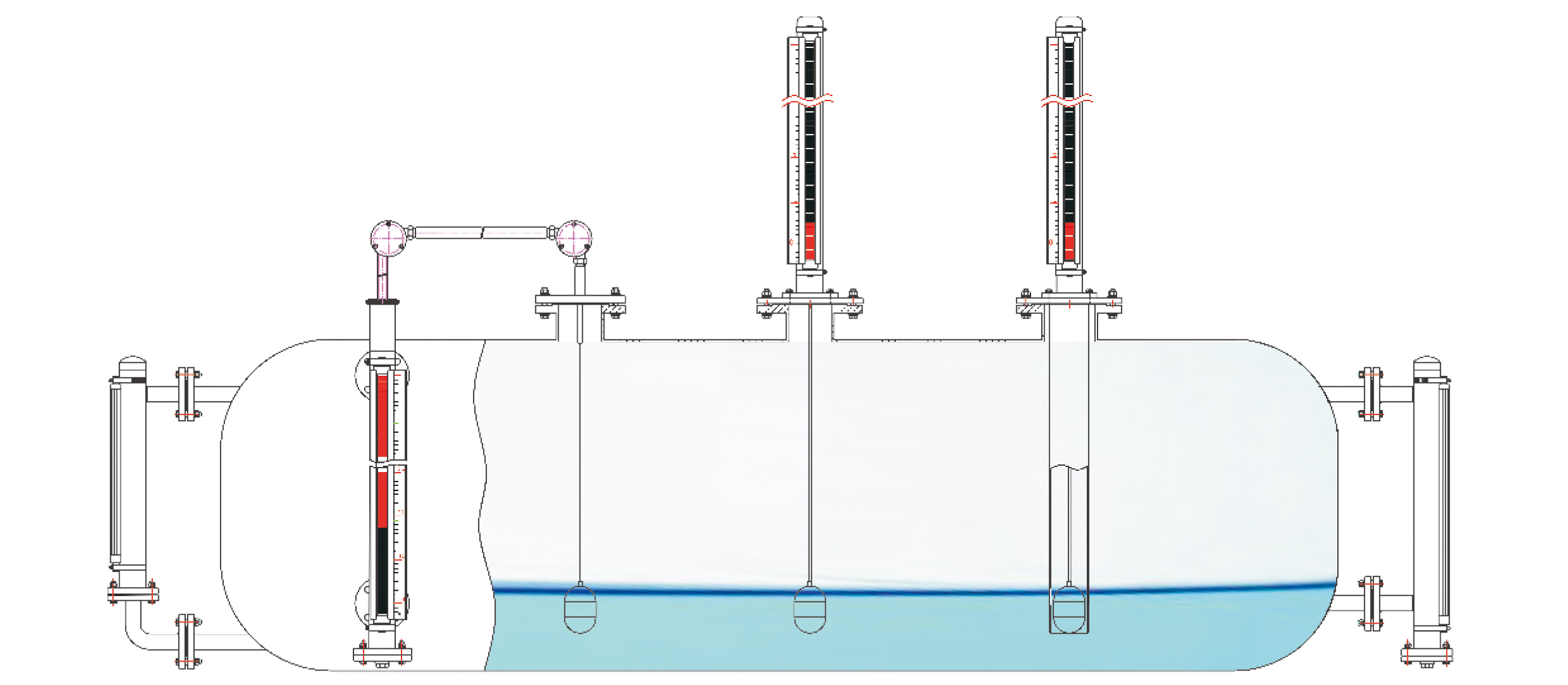

二、安装示意图:

三、磁翻板液位计选型表:
FX-UHZ 磁翻板液位计
代  码 仪表类别
517
518
519
翻板就地指示
翻板带电远传 (4~20mA输出)
翻板带电远传 (4~20mA输出+HART协议)
代  码 仪表形式
C
D
侧装式
顶装式
代  码 附加功能

W
F
D
Z
J
基型
保温型
防腐型
电伴热型
蒸汽伴热型
夹套型
代  码 报警控制

1
2
4
无报警
一个报警开关(上限或下限)
二个报警开关(上限和下限)
四个报警开关(上上限、下下限和上限、下限)
代  码 浮子材质
P
T
F
S
不锈钢

四氟
PP塑料
代  码 主体材质
P
P6
T
S
F
PF
不锈钢(304)
不锈钢(316)

PVC塑料
氟塑管
内衬四氟
代  码 防爆等级
B
C
dIIBT4~6
iaIICT4~6
标注法兰中心距(mm)
标注法兰规格(常规DN25,其它规格订货时标注)
介质密度(g/cm3,为了测量更准确,订货时请标注)
介质温度(℃,订货时请标注)
介质压力(MPa,订货时请标注)
