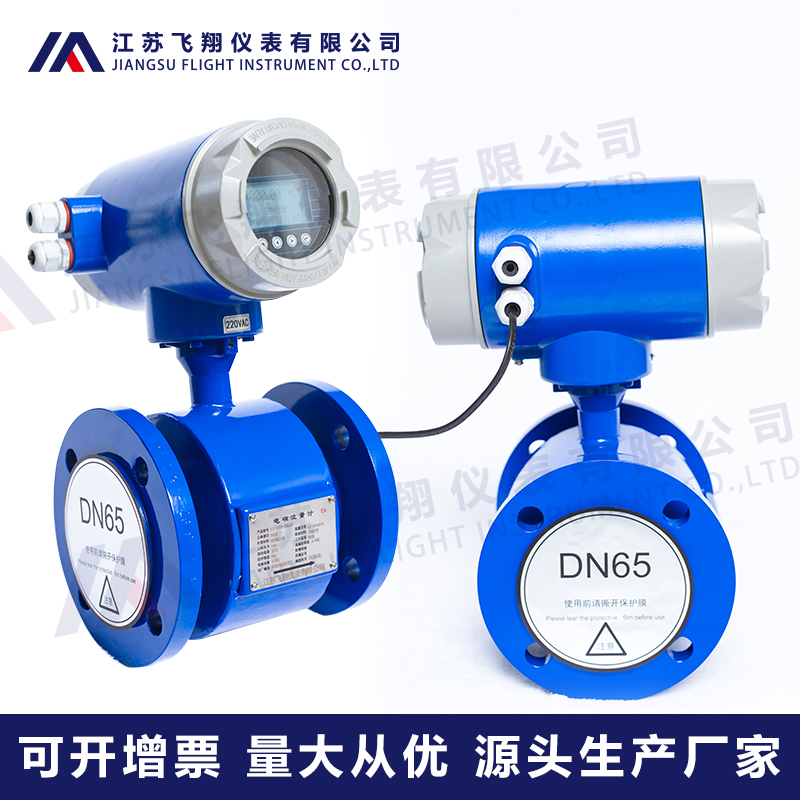

FXLDE硫酸流量计 由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5S/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
FXLDE硫酸流量计传感器的测量原理是基于法拉第电磁感应定律，在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体作切割磁力线运动产生感应电势，此感应电势由测量管上的两个电极检出，数值大小为：E=K•B•V•D
其中：E —感应电势
K —仪表常数
B —磁感应强度
V —测量管截面内的平均流速
D —测量管的内直径
测量流体时，流体流过垂直于流动方向的磁场，导电性流体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体的电导率高于zui低限度的电导率。其感应电压信号通过两个电极检出，并通过电缆传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。
产品结构组成—-FXLDE硫酸流量计
FXLDE硫酸流量计的结构主要由磁路系统，测量导管、电极、外壳和转换器等部分组成。其中磁路系统、测量导管、电极和外壳组成部分称为电磁传感器。
★磁路系统：其作用是产生均匀的直流或交流磁场
★测量导管：其作用是让被测导电性介质通过，为了使磁力线通过测量导管时磁通量不被分流或短路，测量导管须采用不导磁、低导电率、低热导率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料等。
★电极：其作用是引出和被测量成正比的感应电势信号。电极一般采用非导磁的不锈钢制成，且要求与衬里齐平，以便流体通过时不受阻碍。
★衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测量介质，其作用是增加测量导管的耐腐蚀性，防止感应电势 被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的橡胶、氟塑料、陶瓷等。
★转换器：由介质流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势Ex信号经放大转换成统一的标准直流信号。
电极和衬里—-FXLDE硫酸流量计
FXLDE硫酸流量计有7种不同的电极和7种不同材料的衬里可供选择。
表一：电极材质及适用范围
| 序号 | 电极材质 | 适用范围 |
| 1 | 316L L | 用于水、污水或无机、有机酸轻微腐蚀性介质的测量。 |
| 2 | 哈氏合金B（HB） | 对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀。 |
| 3 | 哈氏合金C（HC） | 能耐氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀；也耐氧化性的盐类如Fe+++、Cu++或含有其它氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。 |
| 4 | 钛（Ti）I | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等腐蚀；不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则耐腐蚀性大为降低。 |
| 5 | 钽（Ta）T | 具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、发烟硝酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸、和硫酸）的腐蚀。在碱中不耐腐蚀。 |
| 6 | 铂铱合金Y | 几乎适用于所有化学物质，但不适用于王水和铵盐。 |
| 7 | 碳化钨W | 耐磨性好，可用于高磨损性质介质的测量，如纸浆、矿浆等。 |
表二：衬里材质、性能及适用范围
| 序号 | 衬里材质 | 主要性能 | 适用范围 |
| 1 | 氯丁橡胶 （CR）X | 1. 耐油、耐溶剂、耐氧化，耐一般酸碱盐等介质腐蚀。 2. 有好的弹性、耐磨性，但耐寒性较差。 | 1. 0℃～80℃的非强酸、强碱、强氧化性的介质 2. 可测污水、泥浆。 |
| 2 | 硅氟橡胶 （FVMQ）V | 1.耐低温性能良好，在-55℃下仍能正常工作 2.耐热性能突出，在180℃下可长期工作 | 1. -25℃～150℃的非磨损无腐蚀性介质 2.适用于高温流体工况条件 |
| 3 | 聚氨酯橡胶 （PU）P | 1.有好的耐磨性、弹性。 2.耐酸、碱性较差。 | 1. -25℃～60℃ 2. 中性强磨损的矿浆，煤浆、泥浆 |
| 4 | 特氟隆 （PFA）T | 1.疏水性和非粘性好，较强的耐高温性。 2.有好的耐腐蚀性，能耐强酸、强碱、有机溶剂和各种盐溶液。 3.抗负压能力较好，可内加金属网，进一步提高耐负压性能。 4.耐磨性较差。 | 1. -25℃～140℃的非强磨损性介质 2. 卫生类介质 |
| 5 | 聚全氟乙丙烯 （F46）F | 1. 有疏水性和不粘性。 2. 耐腐蚀性仅次于PFA。 3. 可加金属网，提高耐负压性能。 4. 耐磨损性较差。 | 1. -25℃～100℃的非强磨损性介质 2. 卫生类介质 |
| 6 | 聚四氟乙烯（PTFE）J | 1.塑料中化学性能zui稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂，不耐三氟化氯、高温三氟化氧、高流速液氟、液氧、臭氧的腐蚀。 2.耐磨性能差。 3.抗负压能力差，容易出现衬里变形或断裂，导致电极泄露。 | 1. -25℃～140℃ 2. 浓酸、碱等强腐蚀性介质 3. 卫生类介质 |
| 7 | 陶瓷 （AL2O3） | 1.高耐磨性，高耐负压性 2. 长期运行稳定性好，精确度高 3.优良的耐腐蚀性，可测量混酸、王水 4.优异的耐热性和抗冷热冲击性 | 1. 化学工业 2. 矿业 3. 食品行业 |
注：FXLDE硫酸流量计选型前应充分了解各种电极和衬里的性能，如现场工况复杂请与厂家联系协商。
