压力变送器选型考虑那些因素(选型建议)

发布时间:2023-07-25人气:65

压力变送器是一种将压力转换成气动信号或者电动信号进行控制及输出的仪表设备,应用与多种工况下,方便现代化工业。

压力变送器是工业实践中使用zui常见的现场型仪表,在电气设备中压力变送器承担着传感器的功能,压力变送器将测压原件传感器感受到的气体、液体等物理压力参数转换成标准的信号输出(如4-20mA模拟量信号、RS485协议、HART协议等),信号输出给电气系统中报警设备、记录设备、调节设备等二次仪表进行测量及分析,控制及显示;


压力变送器广泛应用于各种工业自动控制系统环境中,起到了不可缺失的作用,由于压力变送器直接与被测介质接触的现场显示仪表,尝尝在高温、低温、腐蚀、震动、冲击的环境下工作,因此在压力变送器选型时,除了要考虑测量范围及测量精度等常见参数问题,工作环境、测量介质也是选型过程中衡量产品选型的重要因素之一;

压力变送器选型中,以下发面需要着重考虑:

1、需要确定现场测量压力的类型(压力类型:表压、绝压、差压)

表压:指的是以大气为准,小于或大于大气压的压力

绝压:指的是正压力零位为基础,高于正压力的

差压:指的是两个压力之间的差值

2、需要确定现场被测压力的量程范围

一般情况下,实际测量压力按照测量范围的80%来选取,常规情况下,压力变送器压力范围zui大值应该达到系统zui大压力值的1.5倍,一些水压和过程控制,有压力尖峰或连续的脉冲,这些尖峰可能达到zui大压力的5倍甚至10倍,从而造成压力变送器的损坏;

3、需要确定现场工况下被测的介质

按照测量介质的不同,可分为干燥气体、气体液体、强腐蚀性液体、高温气体液体等,根据不同介质合理的选择压力变送器,能够有效的发挥不同压力变送器的作用,以及延长压力变送器的使用寿命;

4、根据系统的zui大过载

系统的zui大过载应小于变送器的过载保护上限,否则会影响变送器的使用寿命甚至损坏变送器,通常压力变送器的安全过载压力为满量程的2倍;

5、需要确定压力变送器的的准确度等级(及测量精度

压力变送器的测量误差按照准确度等级进行划分,不同的准确度对应不同的基本误差上限(以满量程输出的百分数表示)实际应用中,根据测量误差的控制要求并本这经济的原则进行选择

6、需要确认系统工作的温度范围

测量介质的温度应该处于压力变送器的工作允许温度范围,如超温使用,将会产生更大误差,并影响压力变送器的使用寿命,或损坏压力变送器,在高温环境下,可以考虑选择高温压力变送器,或采用安装冷凝装置,散热器等方式辅助降温措施,使之更加符合工况,达到应有的测量及控制效果;

7、需要确认被测介质的物理性质(是否具有腐蚀性或强腐蚀性)

压力变送器测量的介质,如若遇到测量介质的腐蚀性,此时需要选用与测量介质相兼容或进行特殊工艺处理,确保变送器不会因为测量介质的物理性质而损坏;

8、需要确认压力变送器的接口形式(电气接口、安装方式)

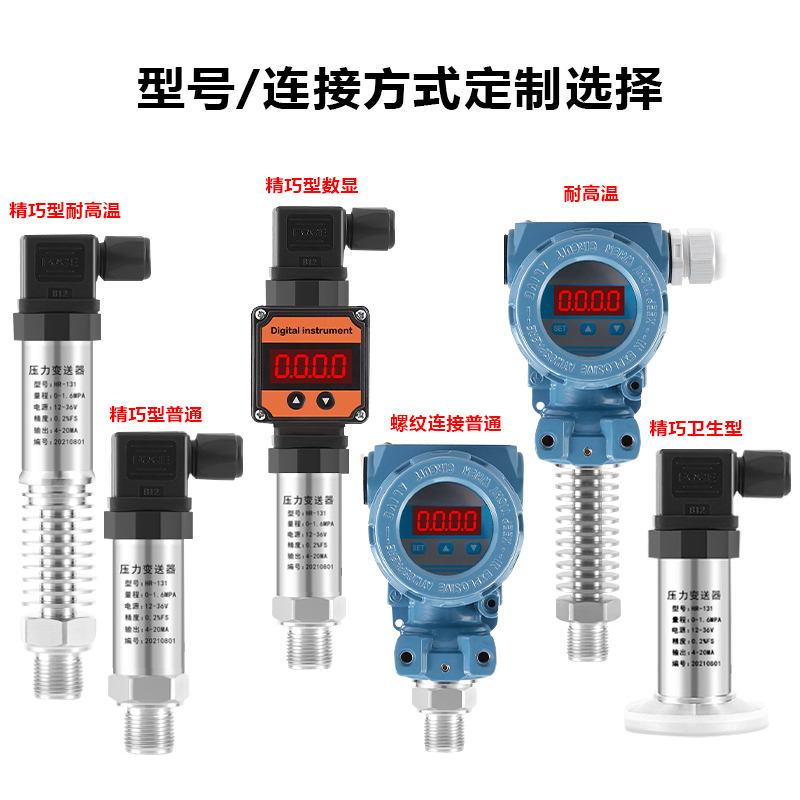

在产品选型的时候,需要确认压力变送器的链接方式,一个是与系统链接的电气接口(常规情况下是M20*1.5的电气接口),还有一个是安装在设备上的连接方式(螺纹安装、法兰安装、卫生卡盘安装等)

9、需要确认压力变送器的输出信号及供电电源

压力变送器的输出信号有4-20mA、RS485、hart协议、无线输出等,供电电源有0-5V,0-36V等

10、需要确认现场工况,是否有振动或电磁干扰等,影响压力变送器正常工作显示及控制
