楔形流量计

FX-LGX楔形流量计由节流装置与差压变送器连同二次表共同组成,是一种差压式流量计。V字形楔块是差压测量时的一次元件,利用它在管道内使流体产生差压,再用导压管把节流装置前后...


在线咨询 全国热线
18915198233
        FX-LGX楔形流量计由节流装置与差压变送器连同二次表共同组成,是一种差压式流量计。V字形楔块是差压测量时的一次元件,利用它在管道内使流体产生差压,再用导压管把节流装置前后产生的压差传送给差压变送器,然后将差压信号输入到二次仪表(流量积算仪或DCS),便显示出管道内液体的瞬时流量以及累计流量。广泛应用于石油、化工、钢铁、电力、冶金、制药、市政工程等各行业的液体、气体、蒸汽的流量测量与控制。
        楔形流量计的楔形节流件圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生滞流,因此主要用于高粘度重油、渣油、柴油、机油以及泥浆、煤焦油沥青、煤水悬浮液等;工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。这种流量计结构简单、无可动部件、不易被流体磨损、工作性能稳定、可靠、使用寿命长。它的测量元件及取压装置结构特殊流体通过时不形成滞留或堵塞压力损失较小是在雷诺数较低的情况下进行高精度流量测量的理想选择。

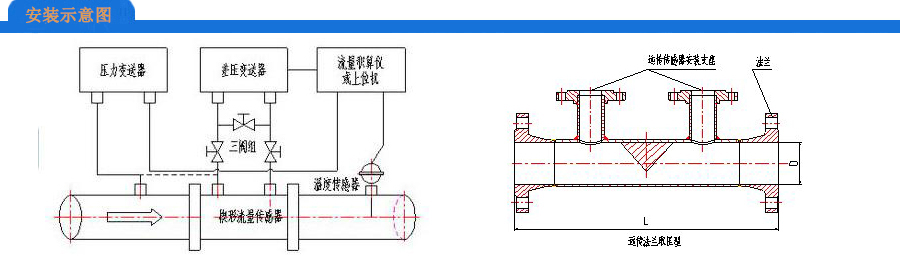

工作原理:
       充满管道的流体,当它流经管道内的孔板节流件时,流速将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。标准孔板是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定,无需实流标定。

楔形流量计选型表:

FX-LGX 楔形流量计
代 码 节流类型
代 码 公称通径DN
10

1600
DN15

DN1600
代 码 取压类型
N
Y
引压管引压
一体化结构(不适合高温介质)
代 码 测量介质
Q
Z
Y
气体
蒸汽
液体
代 码 压力等级
1
2
3
4
5
6
7
PN1.0
PN1.6
PN2.5
PN4.0
PN6.3
PN10
PN16
代 码 工作温度
1
2
3
≤80℃
≤250℃
≤450℃
代 码 仪表材质
1
4
6
T
法兰碳钢,节流件不锈钢
全304不锈钢
全316不锈钢
其它材质订货时说明
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
