V锥流量计

FX-LGV系列V锥流量计由节流装置与差压变送器连同二次表共同组成,是一种zui为普遍的差压式流量计。悬挂在管道中央的锥形体是差压测量时的一次元件,利用它在管道内使流体产生差压...


在线咨询 全国热线
18915198233
        FX-LGV系列V锥流量计由节流装置与差压变送器连同二次表共同组成,是一种zui为普遍的差压式流量计。悬挂在管道中央的锥形体是差压测量时的一次元件,利用它在管道内使流体产生差压,再用导压管把节流装置前后产生的压差传送给差压变送器,然后将差压信号输入到二次仪表(流量积算仪或DCS),便显示出管道内液体的瞬时流量以及累计流量。广泛应用于石油、化工、电力、钢铁、冶金、制药、市政工程等各行业的液体、气体、蒸汽的流量测量与控制。
        V锥流量计又称为V型锥流量计,或者V锥型流量计,其关键部件即节流件为独特的V型圆锥体,与其它差压式流量计相比,克服了其他节流装置的缺点。虽然测量原理与其它差压式仪表相似,但几何结构却不同,悬挂在管线中心的V型锥体具有独特的"整流"功能。流体在节流元件的作用下,流场将经过"非稳定流→稳定流→恒(常)流"的变化过程,在节流元件的上游部分达到差压式流量计测量原理所需要的理想前提条件,从而本质上保证了测量的精度。

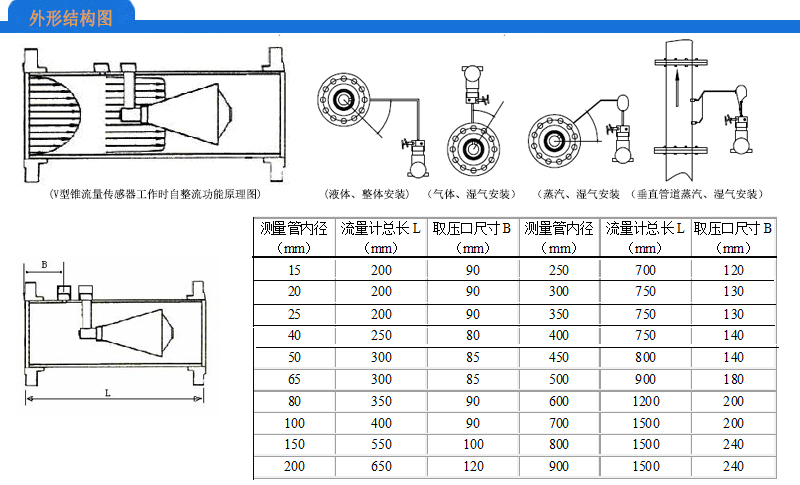

工作原理:
       V型锥流量计遵从基于封闭管道中能量相互守恒的伯努力原理:当管内流体流经管内正中锥体时,流体逐步被压缩,流速加快而动能增加,此增加的动能,经锥体直径zui大处后逐步释放而在锥体后边产生一个低压带(相对于管道压力),从而建立了流量与其流经V形锥前后所产生的差压△P的平方根成正比。

V锥流量计选型表:

FX-LGV V锥流量计
代 码 节流类型
代 码 公称通径DN
10

1600
DN15

DN1600
代 码 取压类型
N
Y
引压管引压
一体化结构(不适合高温介质)
代 码 测量介质
Q
Z
Y
气体
蒸汽
液体
代 码 压力等级
1
2
3
4
5
6
7
PN1.0
PN1.6
PN2.5
PN4.0
PN6.3
PN10
PN16
代 码 工作温度
1
2
3
≤80℃
≤250℃
≤450℃
代 码 仪表材质
1
4
6
T
法兰碳钢,节流件不锈钢
全304不锈钢
全316不锈钢
其它材质订货时说明
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
